Chuyển bảng thống kê từ excell sang cad 2015

Với các phiên bản cad trước đây, việc chuyển bảng thống kê từ excsll sang gây mấy thời gian và định dạng sau khi chèn không như mong muốn của bạn bởi phải chỉnh sửa thêm nhiều thì với phiên bản cad 2015 việc chuyển bảng thống kê từ excell sang cad 2015 thực sự rất đơn giản nhưng lại chuyên nghiệp. Sau khi chèn vào bạn hoàn toàn có thể chỉnh sửa số liệu trong bảng tính với trình chỉnh sửa của TABLE trong autocad 2015. Bởi bảng tính Excell sau khi chèn vào cad được định dang dưới dạng TABLE của cad.

Nắm bắt được thủ thuật chuyển bảng thống kê từ excell sang cad 2015 giúp bạn tiết kiệm rất nhiều thời gian bởi quá trình chèn chỉ mất chưa đến 35 giây. Với những bạn chưa biết thủ thuật này phải ngồi dùng lệnh Line, Rectag để vẽ bảng rồi dùng lệnh TEXT để nhập số liệu vào bảng thì sẽ mất rất nhiều thời gian.

Để chuyển bảng thống kê từ excell sang cad 2015 bạn làm như sau.

Nhập lệnh tắt TB => Enter

(Hoặc click vào biểu tượng Table trong khung Ribbon của thẻ Home)

1

Tương tự như khi Tạo Bảng Trong Autocad, một cửa sổ Insert Table hiện lên.

2

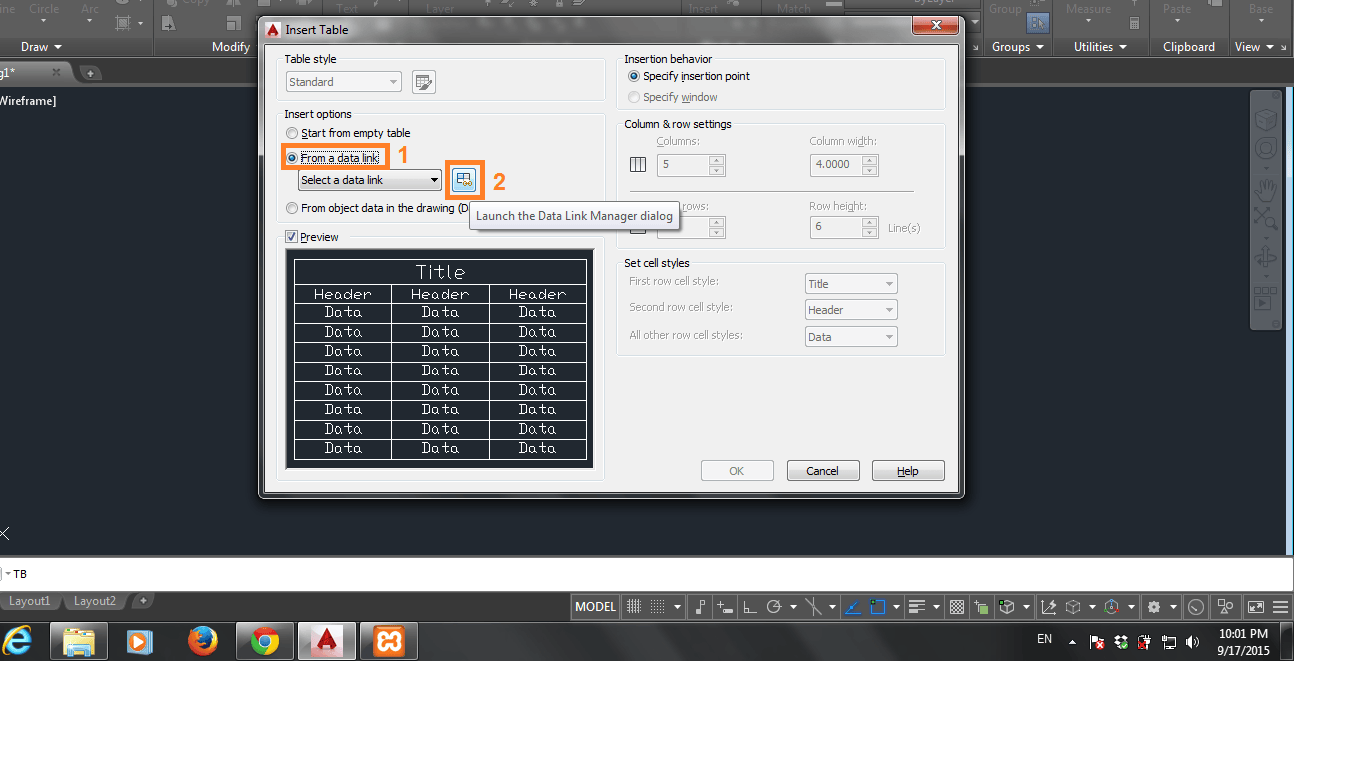

Tại cửa sổ Insert Table

  1. Bạn click chọn thẻ From a data link.
  2. Bạn click chọn Launch the Data Link Manager dialog để mở cửa sổ Select a Data link

3,

Cửa sổ Select a Data link hiện lên.

7

Bạn click chọn Create a new Excel Data Link. (Tạo mới một liên kết dữ liệu Excel).

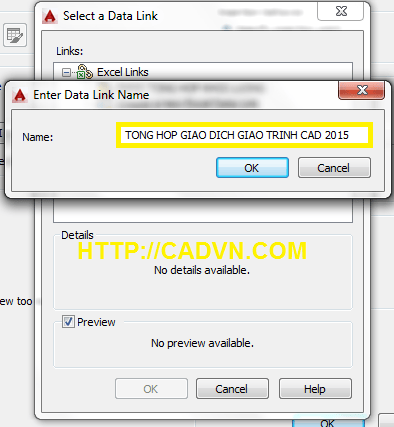

Một cửa sổ Enter Data Link Name hiện lên.

8

Sau khi nhập xong bạn click OK.

Cửa sổ New Excel Data Link: Tổng hợp giao dịch giáo trình cad 2015 hiện lên.

9

Bạn click vào thẻ Browse bên cạnh phải để load file excel vào cad.

10

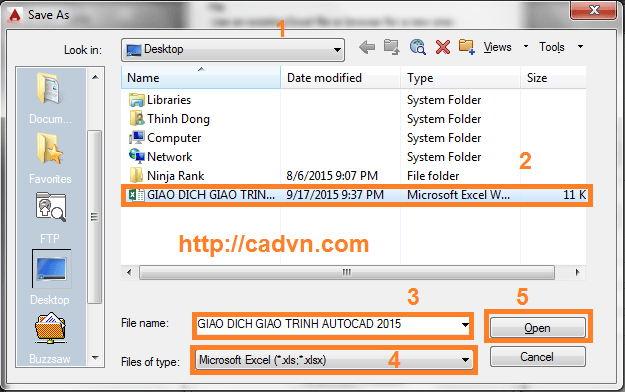

  1. Bạn chọn đường dẫn tới thư mục chứa file Excell cần xuất sang cad.
  2. Click chọn File Excell.
  3. Đặt tên lại file Excell nếu muốn, không thì để nguyên.
  4. Chọn định dạng file Excell muốn chèn.
  5. Click OK để chấp nhận và đóng hộp thoại.

Sau khi click OK, cửa sổ New Excel Data Link với tên file Excell hiện lên.

11

Tại khung nhìn Preview bạn sẽ thấy hình ảnh xem trước của bảng thống kê Excel khi vào cad.

bạn click OK để chấp nhận và quay về cửa sổ Select a Data Link.

12

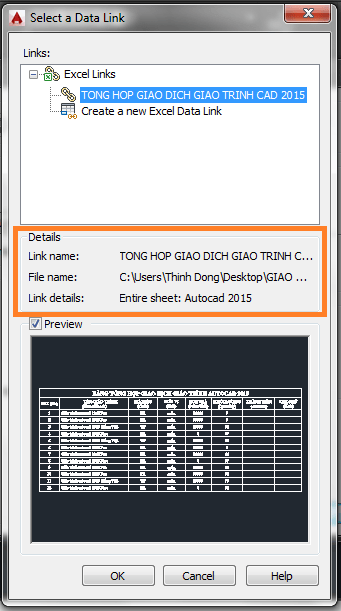

Tại cửa sổ Select a Data Link, Thẻ Detail hiện lên thông tin của File Excell chúng ta chèn vào cad.

Để chấp nhận bạn click OK.

Quay lại cửa sổ Insert Table bạn click OK để chấp nhận và chuyển vào màn hình làm việc của cad.

13

Tại màn hình làm việc Model của cad, bạn rê chuột và click chuột trái định vị vị trí của bảng thống kê Excell vừa chọn.

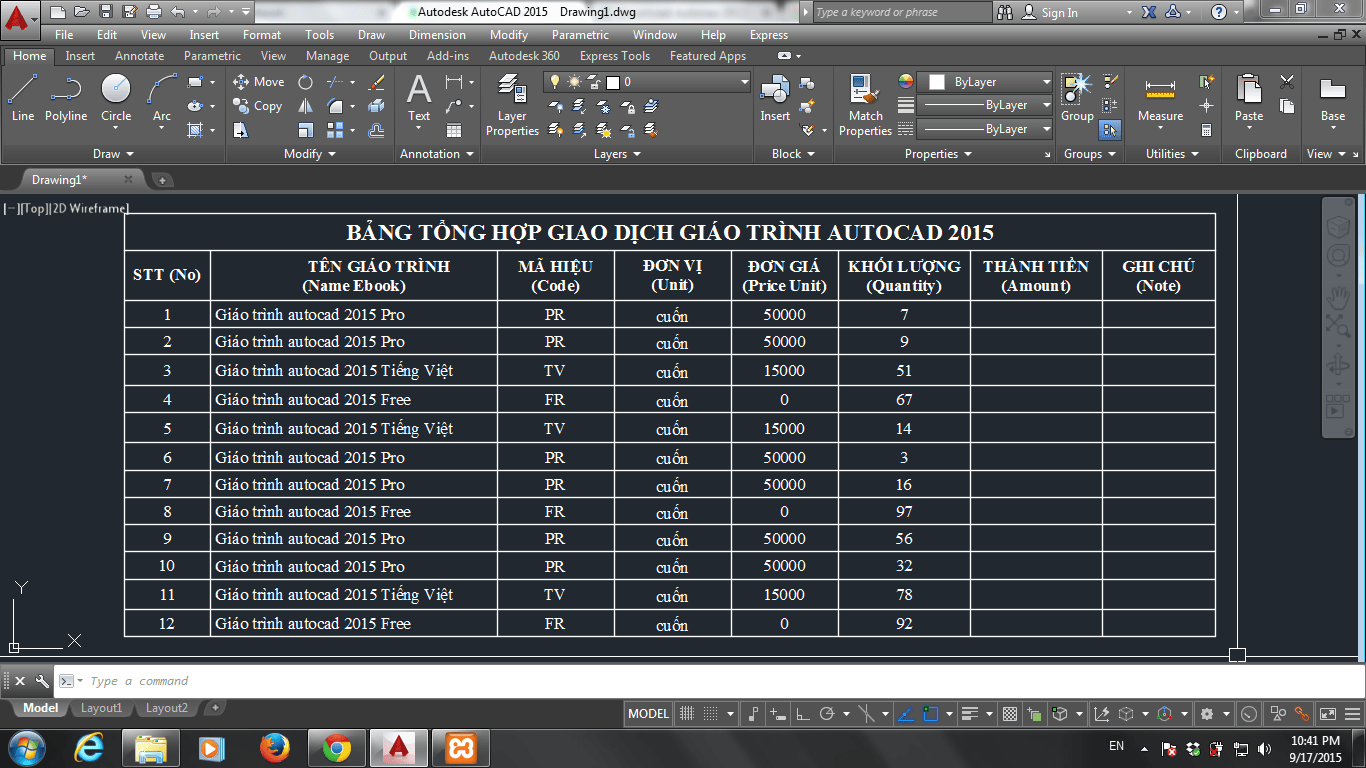

Sau khi click chuột trái định vị vị trí của bảng thống kê Excell vừa chọn bạn được một bảng thống kê dưới dạng Table trong cad rất chuyên nghiệp và chi tiết.

14

Để chỉnh sửa hoặc hiệu chỉnh số liệu trong bảng thống kê, bạn làm tương tự như chỉnh sửa và hiệu chỉnh Table.

Kết Luận.

Trên đây là hướng dẫn Chuyển bảng thống kê từ excell sang cad 2015 đầy đủ các bước. Bạn nên nhớ rõ thủ thuật này và tìm hiểu thêm nhiều thủ thuật hay khác để tận dụng hết thế mạnh của autocad 2015 và để công việc của bạn ngày một tốt hơn.
