Hồ sơ thiết kế tòa văn phòng 16 tầng

Gửi các bạn tập hồ sơ bản vẽ thiết kế kiến trúc tòa nhà 16 tầng với bản vẽ kiến trúc đầy đủ, kèm theo là bảng tính toán chống động đất và bản báo cáo được viết với Word. Đây là bài báo cáo thực tập cán bộ kỹ thuật rất chi tiết được lập dưới dạng Hồ sơ thiết kế tòa văn phòng 16 tầng, nó là tài liệu tham khảo hữu ích cho bạn nào đang chuẩn bị thực tập và cả những bạn muốn tìm hiểu về bản vẽ kỹ thuật kiến trúc một công trình lớn.

Nội dung của file hồ sơ thiết kế tòa văn phòng 16 tầng

Tính toán tải trọng gió.

Công trình nằm ở khu vực hà nội tra bảng phân vùng áp lực gió theo tcvn 2737-1995

Nằm trong vùng II-B có áp lực gió tiêu chuẩn là: W0=95 (KG/m2)

Xác định theo công thức:

W=W0*c*k

Trong đó: W0: giá trị áp lực gió theo bản đồ phân vùng.

C: hệ số khí động (phía đón gió c=+0.8,phía gió khuất c=-0.6)

K: hệ số xét đến sự thay đổi áp lực gió theo độ cao và dạng địa hình

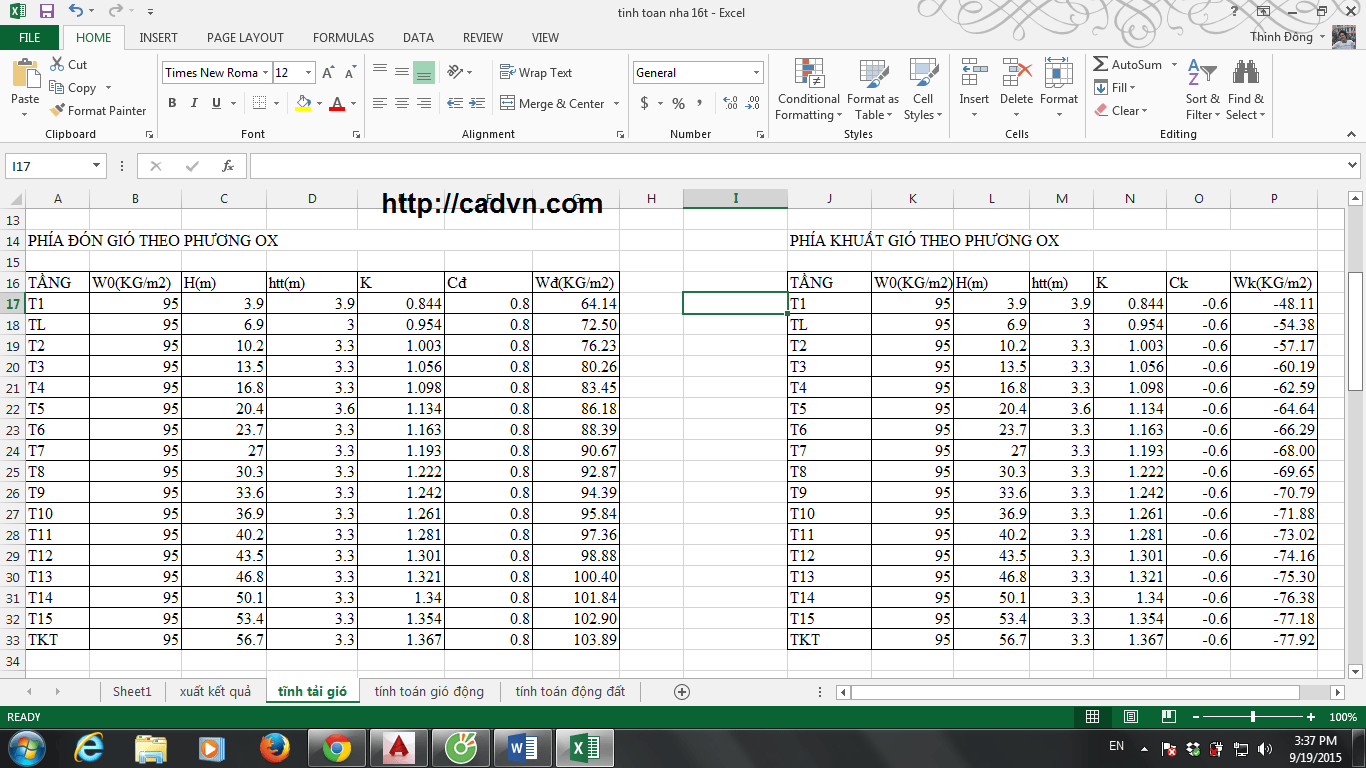

  1. Gió tĩnh theo phương ox

PHÍA ĐÓN GIÓ THEO PHƯƠNG OX

TẦNG W0(KG/m2) H(m) htt(m) K Wđ(KG/m2)
T1 95 3.9 3.9 0.844 0.8 64.14
TL 95 6.9 3 0.954 0.8 72.50
T2 95 10.2 3.3 1.003 0.8 76.23
T3 95 13.5 3.3 1.056 0.8 80.26
T4 95 16.8 3.3 1.098 0.8 83.45
T5 95 20.4 3.6 1.134 0.8 86.18
T6 95 23.7 3.3 1.163 0.8 88.39
T7 95 27 3.3 1.193 0.8 90.67
T8 95 30.3 3.3 1.222 0.8 92.87
T9 95 33.6 3.3 1.242 0.8 94.39
T10 95 36.9 3.3 1.261 0.8 95.84
T11 95 40.2 3.3 1.281 0.8 97.36
T12 95 43.5 3.3 1.301 0.8 98.88
T13 95 46.8 3.3 1.321 0.8 100.40
T14 95 50.1 3.3 1.34 0.8 101.84
T15 95 53.4 3.3 1.354 0.8 102.90
TKT 95 56.7 3.3 1.367 0.8 103.89

Hồ sơ thiết kế bản vẽ kiến trúc và bảng tính Excell chống động đất.

Bản vẽ tổng thể và mặt cắt trục phần kiến trúc.

Bản vẽ kiến trúc đầy đủ các tầng

Tính toán

Hồ sơ thiết kế tòa văn phòng 16 tầng

Các bạn click vào đường Link để tải về: http://www.mediafire.com/Ho-so-thiet-ke-toa-nha-16-tang.rar

Nếu bạn muốn mình upload bản vẽ của ngành bạn đang làm, bản vẽ ngành mà bạn đang học… bạn hãy để lại yêu cầu dưới phần bình luận. Mình sẽ upload cho các bạn tham khảo. Hiện tại mình đang có rất nhiều bản vẽ từ chung cư cho tới nhà phố và biệt thự. Tất cả đều rất chi tiết và đầy đủ, xứng đáng làm tài liệu để các bạn tham khảo.
