Hướng dẫn sử dụng lệnh LE trong autocad

Lệnh LE trong autocad dùng để gọi chức năng leader. Leader là gì và hướng dẫn thiết lập leader tôi đã có bài viết rất kỹ về vấn đề này rồi. Nếu bạn nào chưa hiểu về leader và cách thiết lập leader đúng tiêu chuẩn TCVN thì có thể tìm hiểu thêm tại bài viết Thiết lập leader trong autocad theo TCVN

Trong bài viết này tôi sẽ hướng dẫn bạn sử dụng lệnh leader có lệnh tắt là LE

 (Bạn hãy click vào đường link: https://youtu.be/VoH1IKJsur8 để xem hướng dẫn bằng video trên youtobe nhé).

Để gọi lệnh leader, chúng ta nhập lệnh tắt là LE.

Nhập lệnh LE => Enter

Command:

– Click chọn tọa độ điểm đầu mũi tên trùng với đối tượng cần ghi chú của leader



– Click lựa chọn tọa độ điểm thứ hai của leader

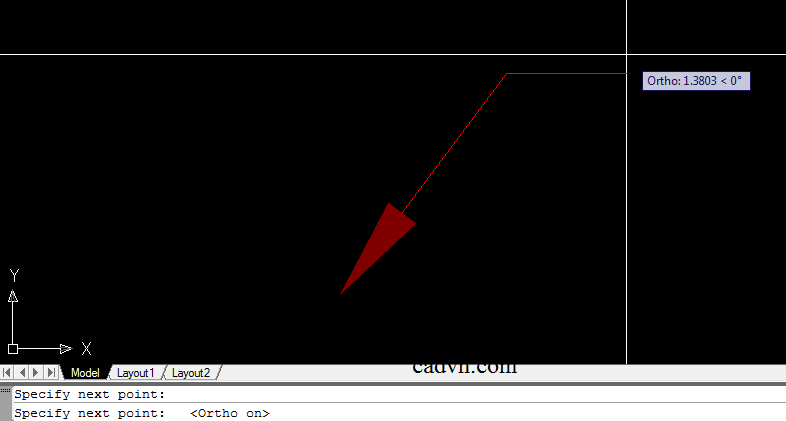

command 3

– Click chọn tọa độ điểm cuối mũi tên leader



– Nhập vào giá trị chiều cao Text của leader



Nhấn Space hoặc Enter để chấp nhận những dữ liệu bạn đã nhập vào autocad.

Bạn Click chuột phải vào vùng muốn soạn thảo Text, một vùng soạn thảo Text hiện lên để bạn nhập văn bản ghi chú đối tượng vào đó.

Xem thêm:  – Soạn văn bản với lệnh Text

                   – Viết chữ tiếng việt có dấu trong autocad



Để kết thúc, bạn click chuột trái ra ngoài vùng soạn thảo Text.

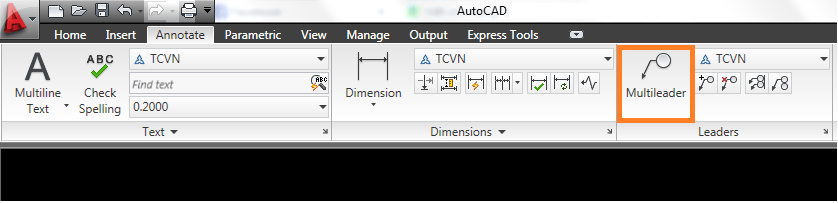

Ngoài việc sử dụng lệnh tắt LE trong autocad, bạn có thể gọi lệnh leader bằng cách click vào biểu tượng Multileader trong thẻ Annotatics trên rải ribbon. Với cách này bạn sẽ bị cho là mới học autocad hoặc người vẽ không chuyên bởi phần lớn người sử dụng autocad sẽ lựa chọn cách nhập lệnh tắt để tiết kiệm thời gian thao tác trên bàn phím và con chuột.

22

Thao tác và thực hiện với lệnh Leader từ rải ribbon tương tự như hướng dẫn ở trên.

Chúc các bạn thành công!
