Lệnh wipout che đối tượng trong cad

Lệnh wipout có tác dụng tạo một lớp phủ hoặc che lấp đối tượng trong bản vẽ cad. Đối tượng bị che kín sẽ không mất đi trên bản vẽ mà đơn giản nó chỉ bị phủ đi bởi lệnh này mà thôi.

Ví dụ: Bạn có một dòng chữ muốn gắn lên một bức tường được tô bằng lệnh Hath, nếu không sử dụng lệnh wipout thì khi bạn move dòng chữ vào mặt tường có lệnh hath, dòng chữ sẽ không hiển thị được lên bởi nó bị hath che mất, vậy làm thế nào để dòng chữ nổi lên trên bức tường có lệnh hath?. Lệnh wipout sẽ giúp chúng ta làm việc này.

Các bước sử dụng lệnh wipout bằng video

Các bạn theo dõi video hướng dẫn theo link sau đây: https://youtu.be/dDVgSXDn3Yw

Xem thêm:

Sử dụng lệnh Xref trong autocad

Chi tiết các bước sử dụng lệnh wipout bằng hình ảnh:

Click vào biểu tượng lệnh wipout như hình dưới



Lệnh Wipout che đối tượng trong Autocad

Click các điểm liên tục để tạo vùng kín bao quanh đối tượng cần che.



Gõ dấu cách để kết thúc lệnh

Vùng kín vừa tạo sẽ che đi đối tượng mà nó bao quanh

Để hiện đối tượng trong vùng kín mà wipout vừa che mất, bạn quét chuột chọn đối tượng rồi click chọn thẻ:

* Với cad 2010: Modify/Bring to Front.

* Với cad 2007: Tool/Draw order/Bring to Front.

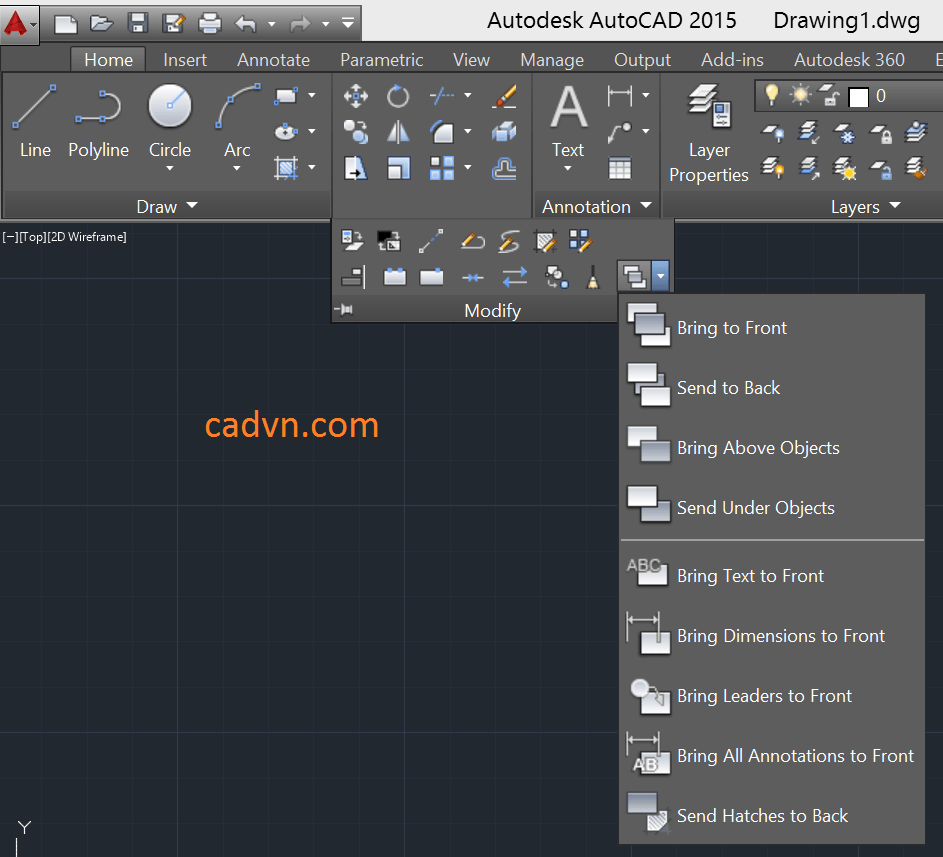

* Với cad 2015:  Modify/Bring to Front/Bring to Front

Lệnh wipout BTF

Muốn không nhìn thấy nét vẽ vùng kín thì bạn làm tiếp như sau:

Tại dòng nhắc:

* Wipout Specify first point or [Frames/Polyline]: Chọn Frames

* Wipout enter mode [On/Off/Display but not plot]:

– Nếu chọn On: Thì các đường bao sẽ được nhìn thấy và khi in bản vẽ chúng sẽ được in ra.

– Nếu chọn Of: Thì các đường bao sẽ được ẩn đi

– Nếu chọn Display but not plot: Thì đường ranh giới sẽ thấy trên bản vẽ nhưng không cho phép in.

Chú ý: Khi chọn một trong ba lựa chọn trên ta lại ấn lại lệnh Wipout để lệnh chấp nhận hiệu lực mới.
