Vì sao lại cần chèn Dimstyle và bản vẽ autocad?
Nếu bạn không muốn mất thời gian ngồi thiết lập dimstyle theo một Dimstyle chuẩn mà bản vẽ khác có. Bạn đang không biết làm thế nào để chuyển Dimstyle đó sang bản vẽ hiện hành bạn đang lập.
Hãy làm theo hướng dẫn sau đây, bởi trong bài viết này tôi sẽ hướng dẫn bạn chèn dimstyle vào bản vẽ hiện hành. Từ một bản vẽ mẫu hoặc bản vẽ đúng chuẩn mà bạn đang rất ưng ý giúp bạn tiết kiệm thời gian bởi không phải ngồi lập dimstyle.
Để chèn Dimstyle vào bản vẽ hiện hành chúng ta ứng dụng tùy chọn Autocad Designer Center sẵn có trong autocad mà không cần dùng tới lisp.
Hướng dẫn sử dụng cửa sổ Designer Center.
Xem thêm: Quản lý bản vẽ với autocad designer center để mở cửa sổ Designer Center.
- Vào phần Folders List
- Chọn tệp chứ bản vẽ cần mở (Bản vẽ chứa layer mà bạn muốn lấy)

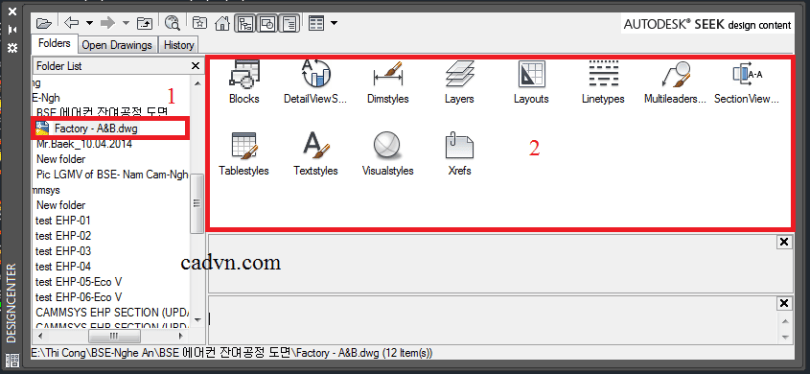

- Click chuột phải vào bản vẽ (tại mục Folders List) cần coppy layer (1).
- Cửa sổ chứa thuộc tính trong bản vẽ ở ô cửa sổ Designer Center (2).
- Click đúp chuột vào thư mục Dimstyles để mở thư mục chứa các Dimstyle có trong bản vẽ.

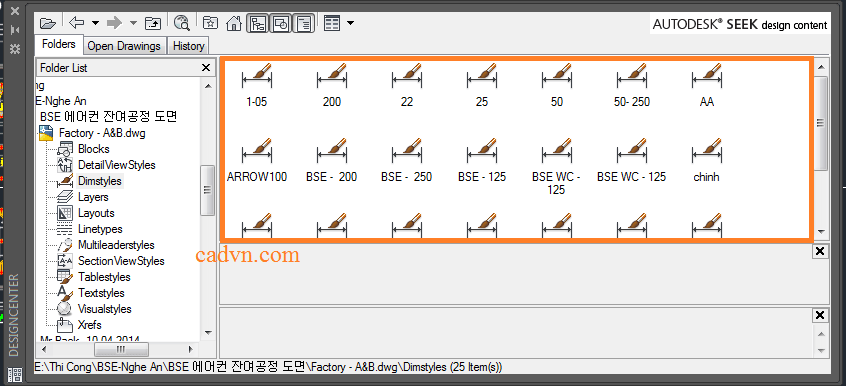

- Thư mục chứa tất cả các Dimstyle có trong bản vẽ mở ra.
- Click chuột phải vào Dimstyle mà bạn cần để chèn vào bản vẽ hiện hành rồi click chọn “Dimstyle(s)” để chèn block vào bản vẽ.

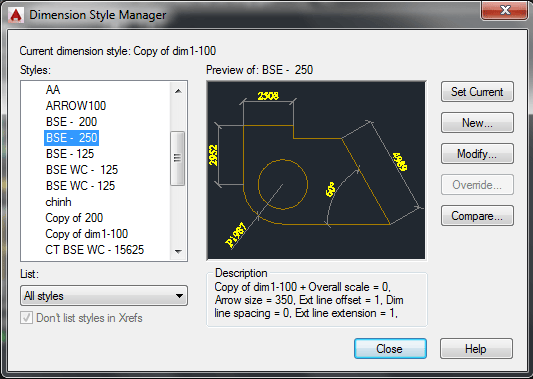

Để kiểm tra xem Dimstyle đã được chèn vào bản vẽ hiện hành hay chưa thì tại thanh command bạn nhập lệnh D => Enter để gọi hộp thoại Dimension Style Manager ra.
Tại vùng cửa sổ Style bạn kiểm tra xem Dimstyle đã được chèn vào bản vẽ hay chưa.
