Tạo Block để biến nhóm đối tượng cấu thành một đối tượng trở thành một đối tượng duy nhất.
Ưu điểm của Block:
Quản lý và thống kê dễ dàng
Tránh nhầm lẫn trong khi thao tác
Chèn đối tượng block vào bản vẽ một cách dễ dàng
Chỉnh sửa cùng lúc nhiều đối tượng thuộc một Block
Giảm nhẹ file bản vẽ nếu sử dụng Block đối tượng để chèn…
Để tạo Block chúng ta dùng lệnh Block
Xem hướng dẫn bằng Video trên Youtobe: https://youtu.be/aEHIwwp_FiU
Lệnh tắt là B.
Nhập lệnh B => Enter

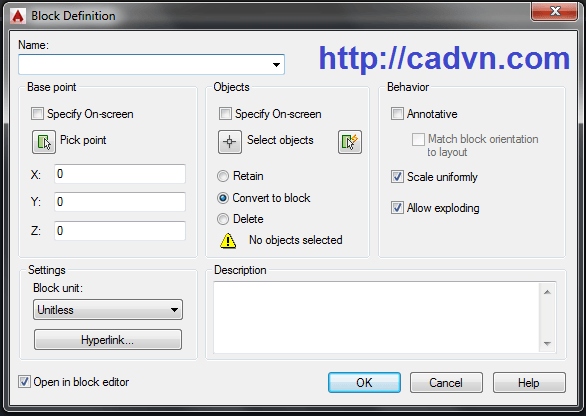

Cửa sổ Block Definition hiện lên.
Thẻ Name: Nhập tên của block mà bạn muốn tạo
Thẻ Base point: Điểm chèn gốc
Lựa chọn Pick point để Pick trực tiếp lên đối tượng để lựa chọn điểm chèn gốc
Thẻ Objects: Đối tượng
Lựa chọn Select Object: Để lựa chọn đối tượng bằng cách quét chọn đối tượng
Thẻ Behavior:
Lựa chọn Annotative: Lựa chọn Block hỗ trợ sang Layout.
Lựa chọn Allow exploding: Cho phép phá khối Bock khi cần
Thẻ Setting:
Mục Bock Unit: Lựa chọn đơn vị cho Block
Mục Open in block editor: Cho phép mở cửa sửa đối tượng Block.
Trong Autocad còn có loại Block khác gọi là Block attribute. Tính chất và cách thức tạo Block attribute khác với kiểu Block mà bạn được hướng dẫn phía trên.
